LUZ DE EMERGENCIA AUTÓNOMA CON DIODOS LED
Muchas veces nos quedamos sin luz cuando de repente la red que suministra a nuestros hogares se va repentinamente dejándonos sin alumbrado en nuestro hogar, este circuito esta hecho pensando en ello, que fue necesario diseñar un circuito electrónico automático con batería capaz de durar un alumbrado por lo menos 2 a 3 horas alumbrando nuestro hogar y así evitamos quedarnos sin alumbrado por horas.
En la entrada lleva un transformador de 230- 220 vAC con devanado simétrico o tab-central, llamado también doble honda, (9 0 9)o sea 9 voltios,cero voltios, y 9 voltios, en la salida lleva dos diodos 1n4007 para la inducción sea a un solo sentido, esa tensión va por otro diodo 1n4007 al condensador de filtrado de 220uf, esto seria la parte que se encarga la detección cuando hay corte de suministro de energía.
Lleva un led con una resistencia limitadora de 560 ohmios para saber el suministro de energía, el Relay de 5 voltios, cierra la tensión de la batería de 5 voltios asi alimentando a los led. La carga de la batería se realiza a través de tres (3) resistencias 100Ohmios y el diodo para permitir el flujo de corriente de fuente hacia la batería por eso la tensión de la batería se va hacia los Led´s.
El encargado de disparo de relay se encarga los transistores que están configuradas en darlington para ganar mas ganancia y esto es lo que se encarga cerrar el contacto cuando no hay tensión positiva en la base del transistor.Ya que en condiciones normales el relay va estar en estado abierto, solamente se va cerrar cuando hay corte de suministro de energía y cuando caiga la tensión por debajo del umbral de la batería. (si se usa relay de 5v eliminar la resistencia de 18 Ohm)
Cuando esta alimentado este transistor conduce en condiciones normales pero la otra (Q3) sirve de interruptor debido a que colector conectado a positivo y el emisor a masa, cuando esta cargado el circuito de detector (Electrolitico de 220uF) polariza el zéner de 3.9V y cuando la tensión es superior a 3.4 pasa por Zener y polariza el transistor Q3. Cuando no hay energía el condensador se descarga rápidamente por las resistencias de 1.5k, luego polariza a la base de transistor Q2 y esto permite el cierre de relay cerrando el circuito de batería y led.
Lleva treinta (30) diodos led en paralelo, con una resistencia limitadora de 56 Ohm para no exceder los 30 mil Amperios.
El circuito es 100 por ciento operativo y todo comprobado.esta hecho en Eagle
 |
| Diagrama electrónico de luz de emergencia |
Los diodos led en SMD del paquete SMD 5730 visita al link para ver..............
https://hobbitronix.blogspot.com/p/descargas.html
El circuito está diseñado en doble capa también se generó su archivo Gerber para luego ser enviado a China para su fabricación.
 |
| PCB capa superior |
 |
| PCB capa inferior |
 |

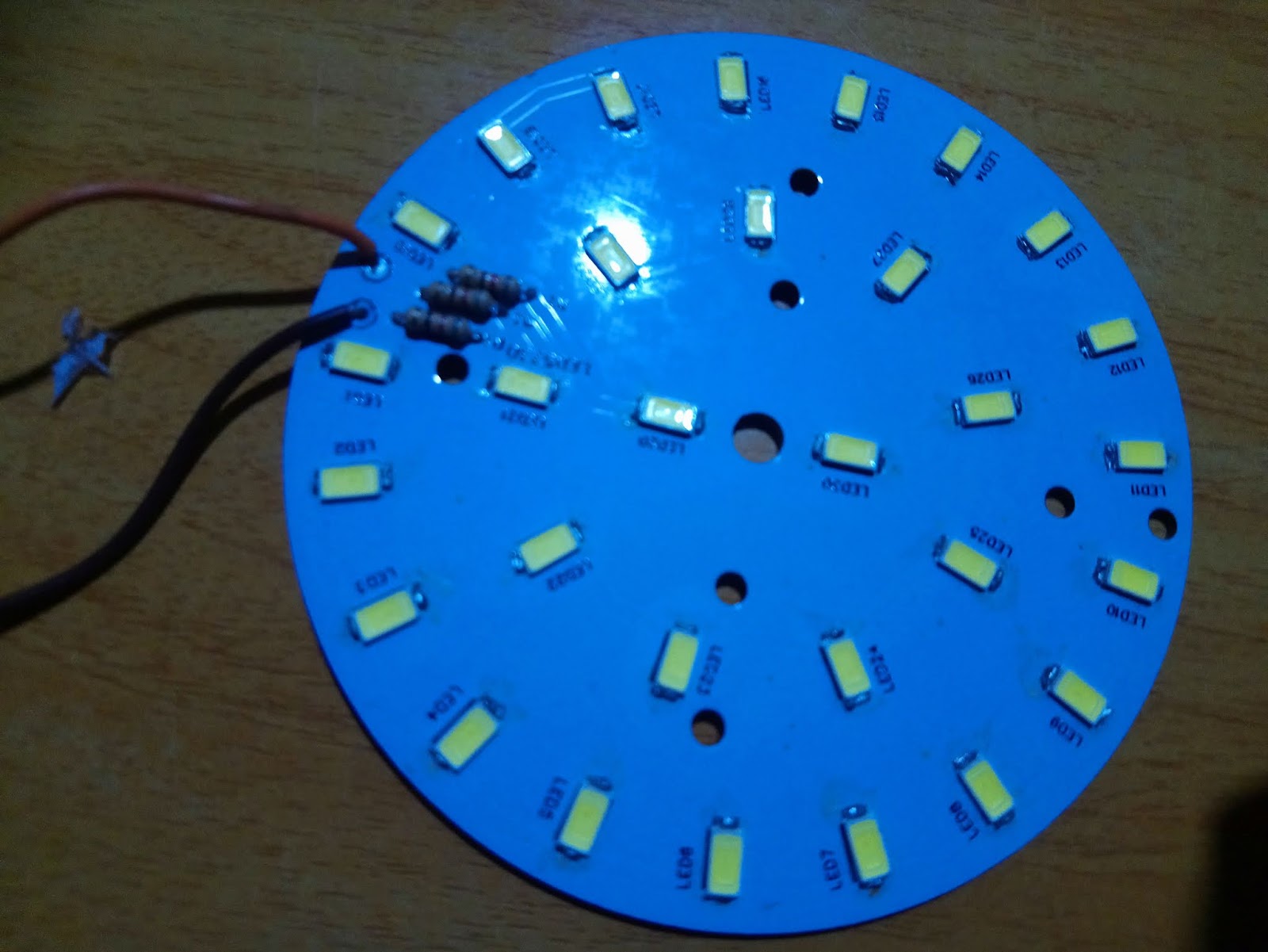

| Circuito de PCB de led para el alumbrado de luz de emergencia |
Los archivos de este proyecto están AQUÍ
